Busqueda en espais d’estats

Conceptes previs

Models d’intel·ligència artificial

Conceptes previs

• Per a poder afrontar els temes relacionats en búsquedes necessitarem alguns conceptes previs.
• En aquesta unitat ens centrarem en assolir-los.
• Els conceptes que necessitarem són:
  • Grafs
  • Arbres
  • Llistes i cues
  • Algorismes sobre grafs i arbres
  • Complexitat temporal i espacial

Grafs

Teoria de grafs

• La teoria de grafs és una branca de les matemàtiques que estudia les relacions entre objectes.
• Un graf és un conjunt de punts (nodes) connectats per línies (arestes).
• Molts problemes es representen com a grafs o xarxes:
  • Transport: carreteres, vies de tren, vies fluvials, etc.
  • Comunicacions: xarxes informàtiques, socials, etc.
  • Distribució (xarxes elèctriques, d’aigua, etc.).
  • Relacions (relacions entre persones, entre conceptes, etc.).
  • Dependències (dependències entre tasques, entre processos, etc.).
• Exemple: Graf no dirigit amb 6 nodes i 7 arestes.

Història

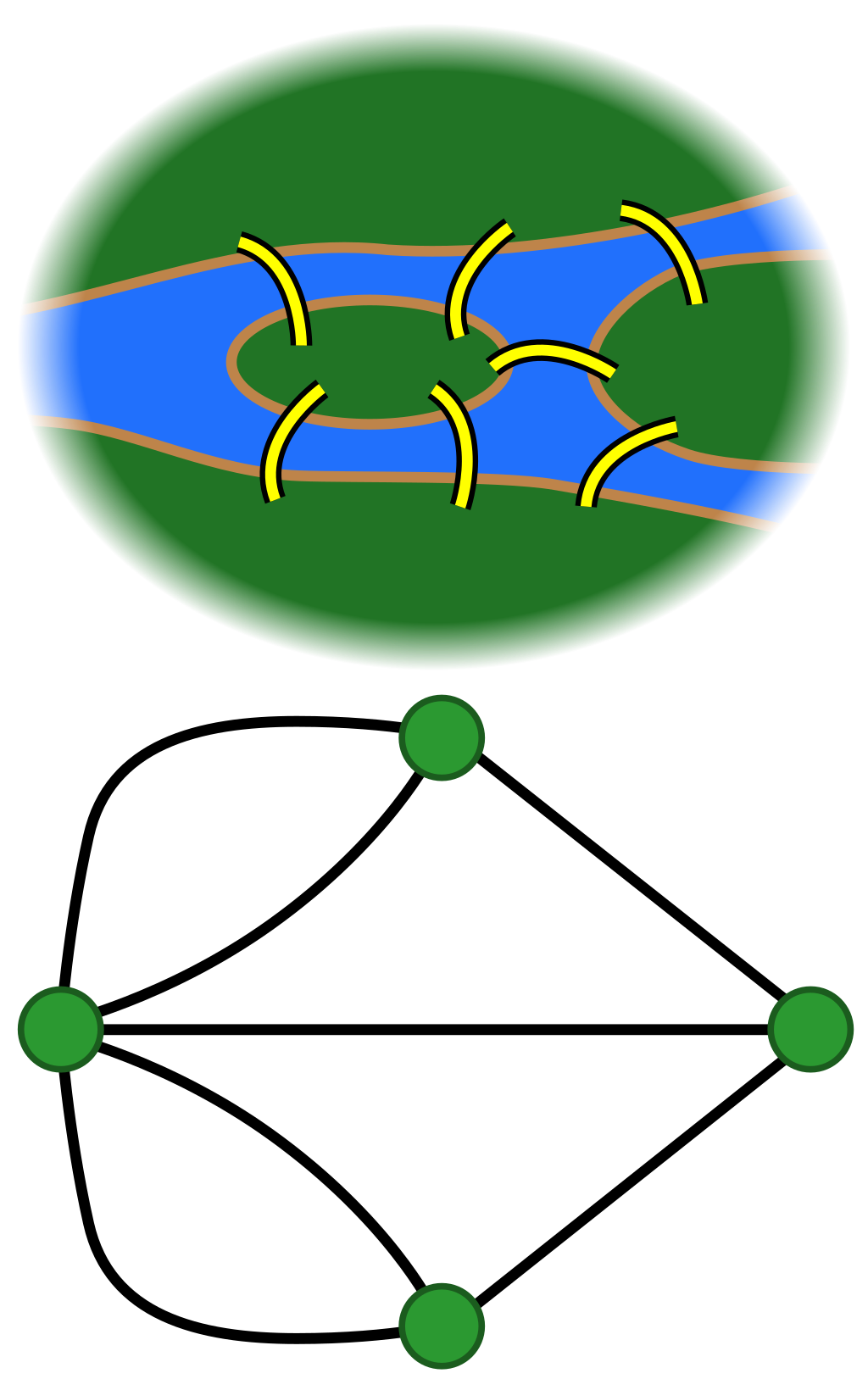

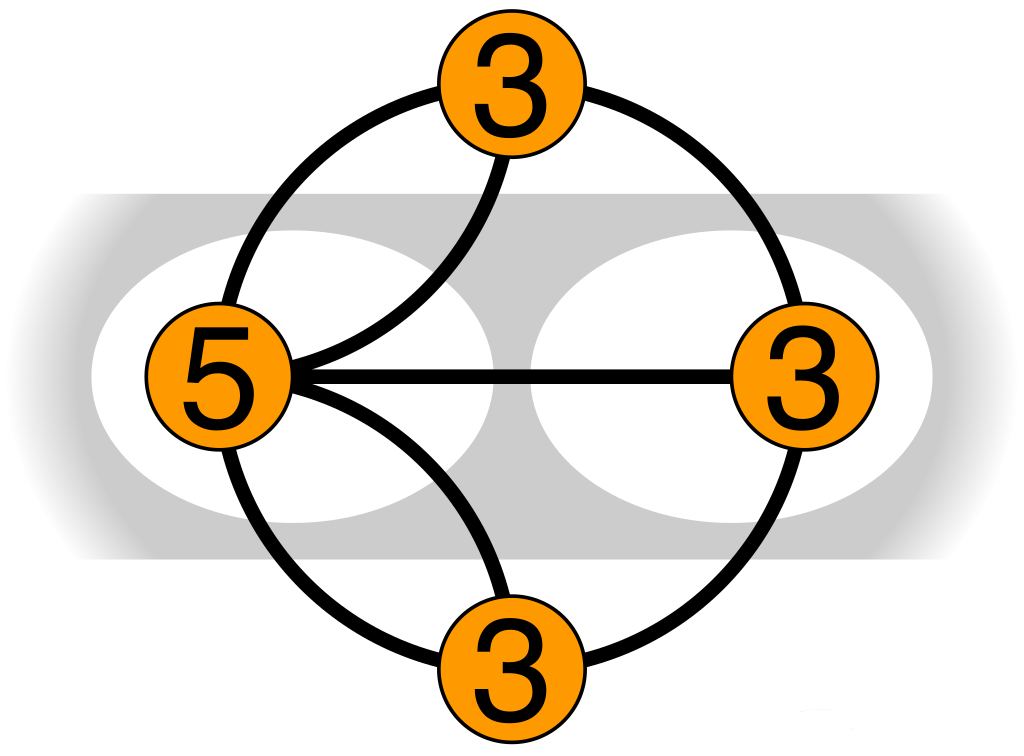

Els ponts de Königsberg

• Els grafs van ser introduïts per Leonhard Euler al segle XVIII per resoldre el problema dels ponts de Königsberg.
• El problema consistia en trobar un camí que passés per tots els ponts de la ciutat sense passar per cap pont més d’una vegada.
• El problema es pot representar com a graf sense perdua de generalitat.

• Euler va demostrar que no existeix cap camí que passi per tots els ponts sense passar per cap pont més d’una vegada.
• Per això va introduir el concepte de graf eulerià.
• Un graf és eulerià si té tots els nodes de grau parell.
• El graf dels ponts de Königsberg no és eulerià perquè té 4 nodes de grau imparell.
• Aquesta demostració va ser el punt de partida de la teoria de grafs.

Definicions

• Un graf és un conjunt de nodes connectats per arestes.
• Un graf és pesat si les arestes tenen un pes.
• Un graf és cíclic si té cicles (un cicle és un camí que comença i acaba en el mateix node).
• Un graf és dirigit si les arestes tenen una direcció.
  • Si una aresta no és dirigida es considera que té direcció en ambdós sentits.
  • Si d’un node solament eixen arestes és una font
  • Si a un node solament arriben arestes és un sumider
• Un graf acíclic dirigit és un DAG (Directed Acyclic Graph). Els DAGs són molt utilitzats en programació.

• Un graf és complet si tots els nodes estan connectats entre ells.
• Un graf és connex si hi ha un camí entre qualsevol parell de nodes.
• No interessa la distància entre els nodes ni la posició de cada node en l’espai, només la relació entre ells.
  • La forma de les arestes tampoc és important, pot variar per a facilitar la visualització.
  • Diem que dos grafs són isomorfs si es poden transformar l’un en l’altre sense canviar la relació entre els nodes.

Estructures de dades en la representació de grafs

• Hi ha dues estructures de dades bàsiques per a representar grafs:
  • Matriu d’adjacència
  • Llista d’adjacència
• Vejam les diferències entre ambdues i els avantatges i inconvenients de cadascuna.

Matriu d’adjacència

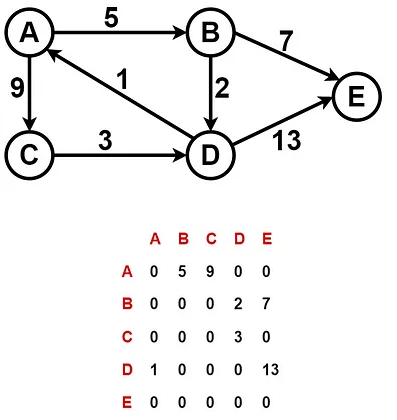

• Una matriu d’adjacència és una matriu quadrada on les files i les columnes representen els nodes del graf.
• Si hi ha una aresta entre dos nodes, el valor de la matriu en la posició corresponent serà 1, en cas contrari serà 0.
• Si el graf és dirigit la matriu no serà simètrica.
• Si el graf te pesos les posicions de la matriu contindran els pesos de les arestes.
• En python podem utilitzar una llista de llistes per a representar la matriu.

• Avantatges:
  • És fàcil saber si hi ha una aresta entre dos nodes.
  • És fàcil saber quins nodes estan connectats a un node i el grau d’un node.
• Inconvenients:
  • La matriu serà molt gran i ocuparà molt espai en memòria, encara que el graf sigui espars (pocs nodes connectats).
    • Per representar matrius esparses es poden utilitzar estructures de dades especials, com ara diccionaris de tuples. El cost espacial en aquest cas serà molt menor però algunes de les ventatges de la matriu d’adjacència es perden.
• Apropoiat per a grafs densos o per a grafs que no es van a modificar.

Llista d’adjacència

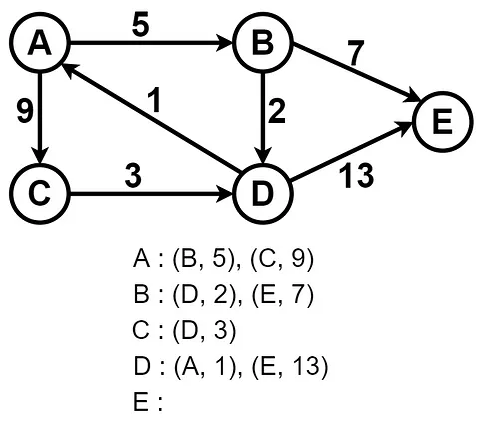

• Una llista d’adjacència és una llista de llistes o un diccionari on cada llista o clau representa un node i conté els nodes adjacents.
• Si el graf no és dirigit i B és adjacent a A, A també serà adjacent a B.
• Si el graf té pesos, la llista contindrà tuples amb el node adjacent i el pes de l’aresta.
• Generalment, sol ser més eficient que la matriu d’adjacència, ja que no ocupa tant espai en memòria.

• Avantatges:
  • És més eficient en espai que la matriu d’adjacència.
  • És fàcil saber quins nodes estan connectats a un node i el grau d’un node.
  • Ens permet modificar el graf afegint o eliminant nodes i arestes.
• Inconvenients:
  • No és fàcil saber si hi ha una aresta entre dos nodes.
  • La implementació pot ser més complexa que la matriu d’adjacència.
• Apropoiat per a grafs esparsos o per a grafs que es van a modificar.

Matrius d’adjacència vs llistes d’adjacència

Operació	Matriu d’adjacència	Llista d’adjacència
Espai	O(n^2)	O(n + m)
Adjacència	O(1)	O(n)
Grau d’un node	O(n)	O(1)
Afegir node	O(n^2)	O(1)
Afegir aresta	O(1)	O(1)
Eliminar node	O(n^2)	O(n + m)
Eliminar aresta	O(1)	O(n)

Tipus de problemes

• Alguns dels problemes típics sobre grafs són:
  • Recorregut: trobar un camí entre dos nodes.
  • Connexió: trobar si dos nodes estan connectats.
  • Cicles: trobar si un graf té cicles.
  • Coloració: trobar una coloració dels nodes d’un graf.
  • Components: trobar els components d’un graf.
  • Ordenació topològica: trobar un ordre lineal dels nodes d’un graf dirigit acíclic.
  • Camí mínim: trobar el camí amb el cost mínim entre dos nodes o per tots (Camí hamiltonià).

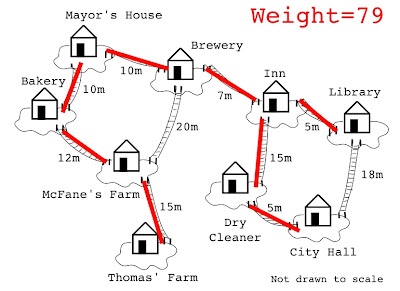

  • Arbre cobridor mínim: trobar un arbre cobridor amb el cost mínim.
  • Flux màxim: trobar el flux màxim entre dos nodes.

Algorismes sobre grafs

• Alguns dels més importants:
  • Recorregut en amplada (BFS)
  • Recorregut en profunditat (DFS)
  • Ordenació topològica de grafs dirigids acíclics (DAGs)
  • Algorisme de Dijkstra o UCS (Uniform Cost Search)
  • Algorisme de Prim
  • Algorisme de Kruskal
  • Algorisme de Bellman-Ford
  • Algorisme de Floyd-Warshall
  • Algorisme de Ford-Fulkerson

Arbres

Arbres

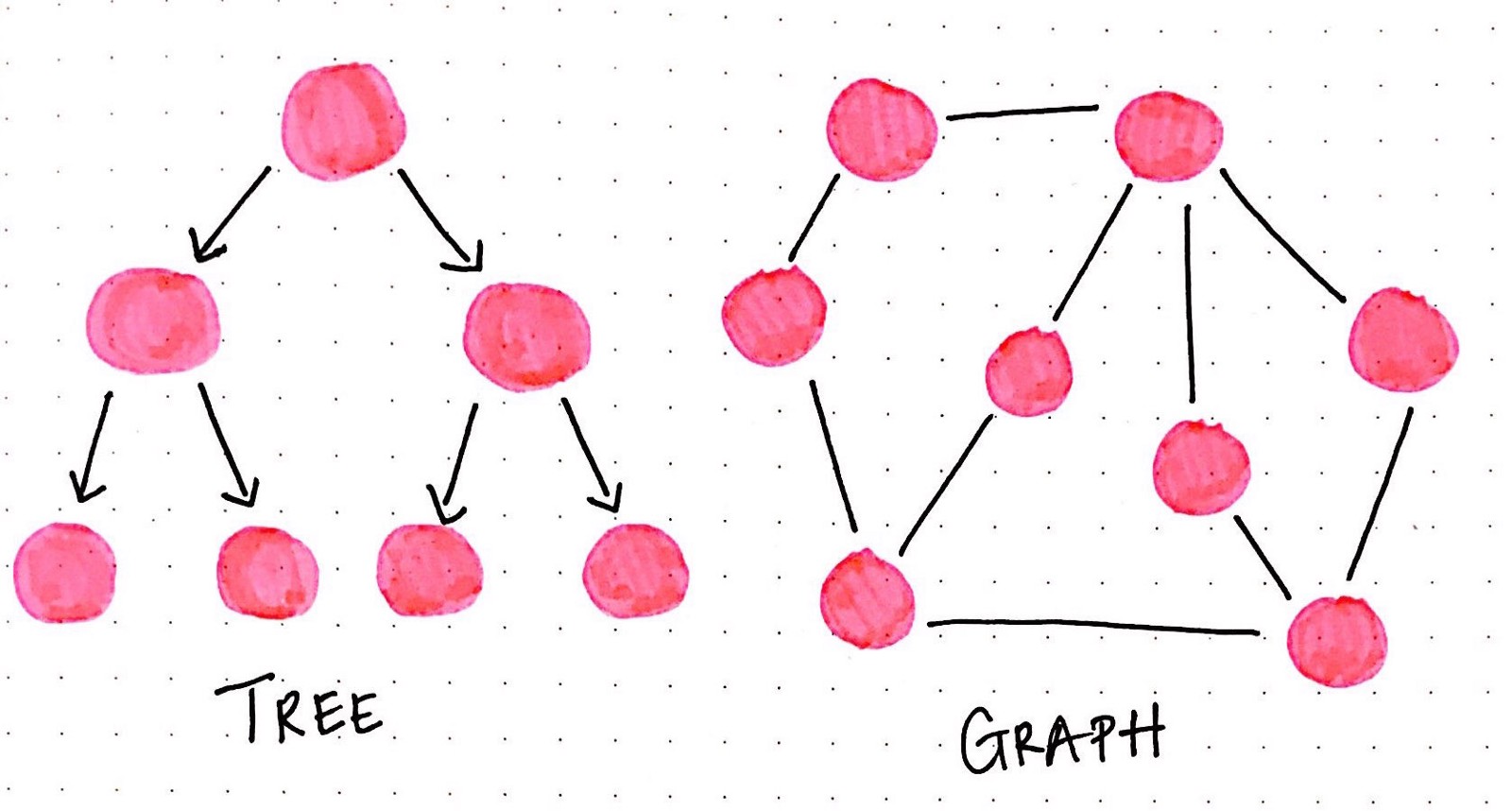

• Un arbre és un tipus especilitzat de graf.
• Els arbres tenen les següents propietats:
  • Connex: hi ha un camí entre qualsevol parell de nodes.
  • Acíclic: no hi ha cicles.
  • No dirigit: les arestes no tenen direcció.
  • Unic: no hi ha més d’un camí entre qualsevol parell de nodes.

Utilitat dels arbres

• Els arbres són molt utilitzats en programació per a representar jerarquies.
• Exemples:
  • Sistemes de fitxers.
  • Sintaxi d’un llenguatge.
  • Estructures de dades.
    • S’utilitzen per a implementar altres estructures de dades com ara les taules de símbols o els diccionaris.

Tipus d’arbres

• Arbre general: cada node pot tenir un nombre arbitrari de fills.
• Arbre n-ari: cada node té com a màxim n fills.
• Arbre binari: cada node té com a màxim dos fills.
• Arbre binari de cerca: cada node té com a màxim dos fills i el valor dels nodes de l’esquerra és menor que el del node i el dels nodes de la dreta és major.

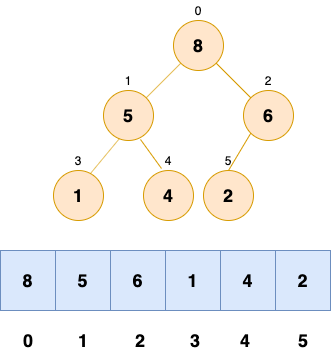

• Heaps: són arbres binaris balancejats que compleixen una propietat addicional. Els heaps es poden utilitzar per a implementar cues de prioritat.

Arbres binaris de búsqueda

• Un arbre binari de búsqueda és un arbre binari on el valor dels nodes de l’esquerra és menor que el del node i el dels nodes de la dreta és major.
• Permeten accedir a les dades de forma eficient. El cost d’accés és \(O(log(n))\).
• Si ocòrren moltes insercions i eliminacions, l’arbre pot deixar de ser balancejat i el cost d’accés pot augmentar fins a \(O(n)\).
  • Per a evitar aquest problema es poden utilitzar arbres balancejats com ara els AVL o els Red-Black.

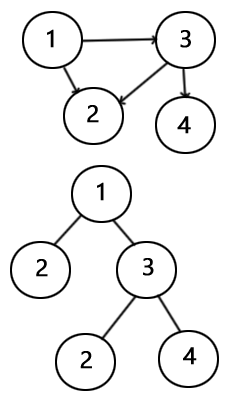

• Qualsevol arbre es pot representar com a arbre binari de búsqueda i, a partir d’ara, parlarem sempre d’aquest tipus d’arbres si no diem el contrari.

Estructures de dades en la representació d’arbres

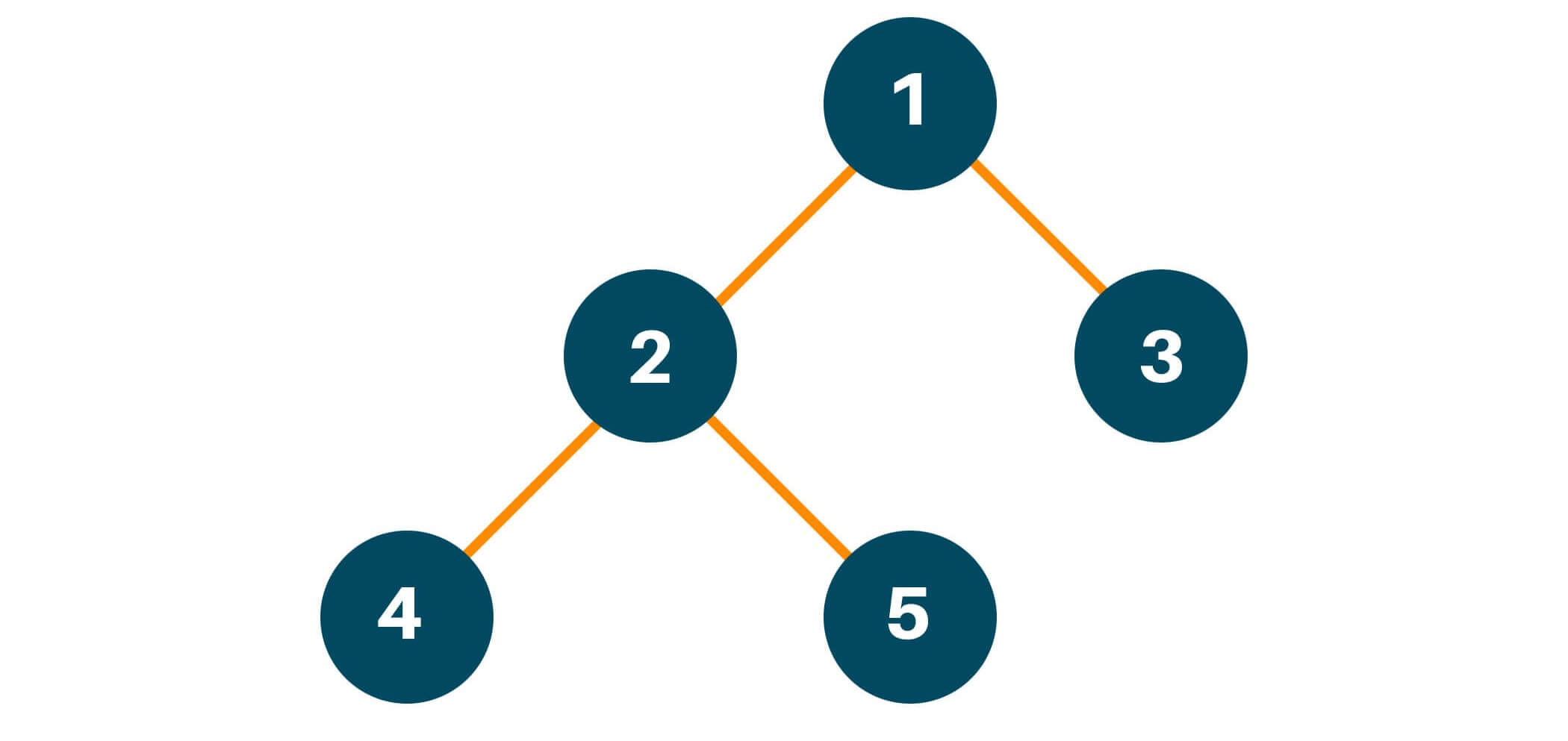

• La forma més habitual de representar un arbre és mitjançant una llista enllaçada.
• Cada node està format per un valor i punters als dos fills.

class Node:
    def __init__(self, value):
        self.value = value
        self.left = None
        self.right = None


root = Node(1)
root.left = Node(2)
root.right = Node(3)

root.left.left = Node(4)

Recorregut d’arbres

• Quan tingam que fer qualsevol operació sobre l’arbre partirem del node arrel i anirem recorrent els nodes fins a arribar al node que ens interessa.
• La recursivitat és una eina molt útil per a recórrer arbres. En arbres grans, però, pot ser més eficient utilitzar un recorregut iteratiu amb una pila o una cua.

def buscar(node, value):
    if node is None:
        return False
    if node.value == value:
        return True
    return buscar(node.left, value) or buscar(node.right, value)

Llistes, cues i piles

Llistes enllaçades

• Una llista enllaçada és una estructura de dades que permet inserir i eliminar elements de forma eficient.
• L’accés als elements és seqüencial.
• Una llista enllaçada està formada per una sèrie de nodes enllaçats entre ells.
• Cada node conté un valor i (com a mínim) un punter al següent node.
• El primer node de la llista és el cap i l’últim node és la cua.
• Els nodes de la llista no tenen per què estar en posicions contigües de memòria.

Vector vs llista enllaçada

• Les llistes en Python són vectors dinàmics.
• Si s’afegeix un element a un vector i no hi ha espai suficient, s’ha de crear un vector nou i copiar tots els elements.
• Si s’elimina un element d’un vector, s’ha de moure tots els elements posteriors una posició cap a l’esquerra.
• En una llista enllaçada, per contra, solament cal modificar els punters dels nodes afectats.
• Si anem a inserir i eliminar elements de forma freqüent, les llistes enllaçades són més eficients que els vectors.
• En python les llistes enllaçades es poden implementar mitjançant la classe deque del mòdul collections.

Operació	Vector	Llista enllaçada
Accés	O(1)	O(n)
Inserció	O(n)	O(1)
Eliminació	O(n)	O(1)

Cues

• Una cua és una estructura on els elements s’inserixen per un extrem i s’eliminen per l’altre.
• Les cues funcionen segons el principi FIFO (First In First Out).
• Les cues es poden implementar mitjançant una llista enllaçada o un vector.
• En python podem utilitzar la classe deque del mòdul collections.
• Alguns algorismes que utilitzen cues són el BFS (Breadth First Search), UCS i l’Algorisme de Ford-Fulkerson.

Cua de prioritat

• Una cua de prioritat és una estructura basada en una cua on els elements tenen associat un valor de prioritat.
• Els elements s’inserixen per un extrem i s’eliminen per l’altre.
• Els elements s’ordenen segons el seu valor de prioritat.
• Les cues de prioritat es poden implementar mitjançant un heap o un array ordenat (menys eficient).
• En python podem utilitzar la classe PriorityQueue del mòdul queue o la classe heapq del mòdul heapq.

Pila

• Una pila és una estructura on els elements s’inserixen i s’eliminen pel mateix extrem.
• Les piles funcionen segons el principi LIFO (Last In First Out).
• Les piles es poden implementar mitjançant una llista enllaçada o un vector.
• En python podem utilitzar la classe deque del mòdul collections.
• Alguns algorismes que utilitzen piles són el DFS (Depth First Search) i el Backtracking.

Complexitat

Complexitat temporal i espacial

• La complexitat temporal d’un algorisme és el temps d’execució en funció de la mida de les dades d’entrada (n).
• La complexitat espacial d’un algorisme és l’espai en memòria que necessita en funció de n.
• La complexitat temporal i espacial es mesura en funció de la notació asimptòtica.
• La notació asimptòtica ens permet classificar els algorismes segons el seu comportament en funció de n.

• També es coneix com a complexitat asimptòtica o d’O-gran.

• La notació asimptòtica es divideix en tres classes:
  • O-gran: ens dona una cota superior del temps d’execució o de l’espai en memòria.
  • Omega: ens dona una cota inferior del temps d’execució o de l’espai en memòria.
  • Theta: ens dona una cota superior i una cota inferior del temps d’execució o de l’espai en memòria.
  • O-gran és la més utilitzada.
• La notació asimptòtica s’expressa en funció de n.

Com calcular la complexitat temporal

• Per a calcular la complexitat temporal d’un algorisme hem de seguir els següents passos:

  • Identificar els bucles i les crides recursives.
  • Comptar el nombre d’iteracions de cada bucle i el nombre de crides recursives.
  • Sumar els resultats.
  • Simplificar l’expressió resultant.
  • Descartar els termes de menor ordre i els coeficients.
  • Expressar el resultat en funció de n.
• L’algorisme té un bucle que s’executa mentre l’índex d’inici sigui menor o igual que l’índex de final.
• En cada iteració es calcula l’índex mig i es compara amb l’element a cercar.
• Si l’element és menor, l’índex final es desplaça cap a l’esquerra, si és major, l’índex inicial es desplaça cap a la dreta.
• En cada iteració el nombre d’elements a cercar es redueix a la meitat.

def binary_search(array, value):
    start = 0
    end = len(array) - 1
    while start <= end:
        mid = (start + end) // 2
        if array[mid] == value:
            return mid
        elif array[mid] < value:
            start = mid + 1
        else:
            end = mid - 1
    return -1

• Càlcul de la complexitat temporal:
  • El bucle s’executa \(log(n)\) vegades (en cada iteració el nombre d’elements a cercar es redueix a la meitat)
  • En cada iteració es fan \(O(1)\) operacions.
  • La complexitat temporal de l’algorisme és \(O(log(n))\).

Exemples de notació asimptòtica

• \(O(1)\): constant. No depèn de n. Accés a un element d’un vector.
• \(O(log(n))\): logarítmica. Cerca binària.
• \(O(n)\): lineal. Recorregut d’un vector.
• \(O(n log(n))\): quasi-lineal. Algorisme de mergesort.
• \(O(n^x)\): polinòmica. Recorregut d’una matriu.
• \(O(x^n)\): exponencial. Torres de Hanoi.
• \(O(n!)\): factorial. Problema del viatjant de comerç per força bruta.
